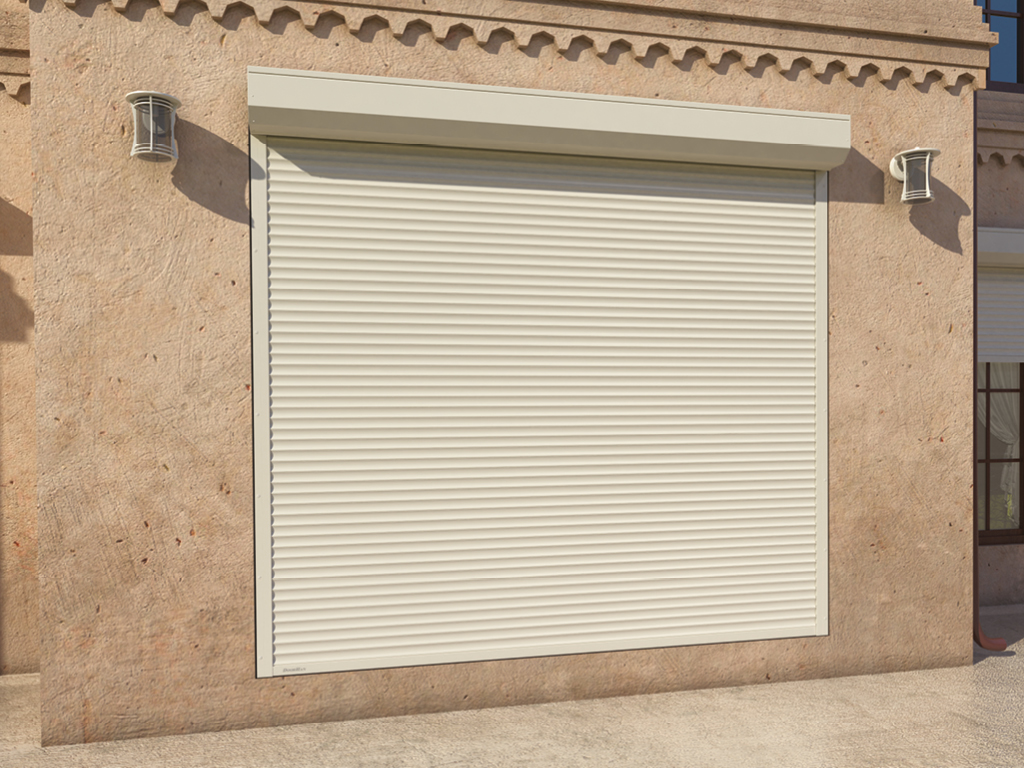

Описание

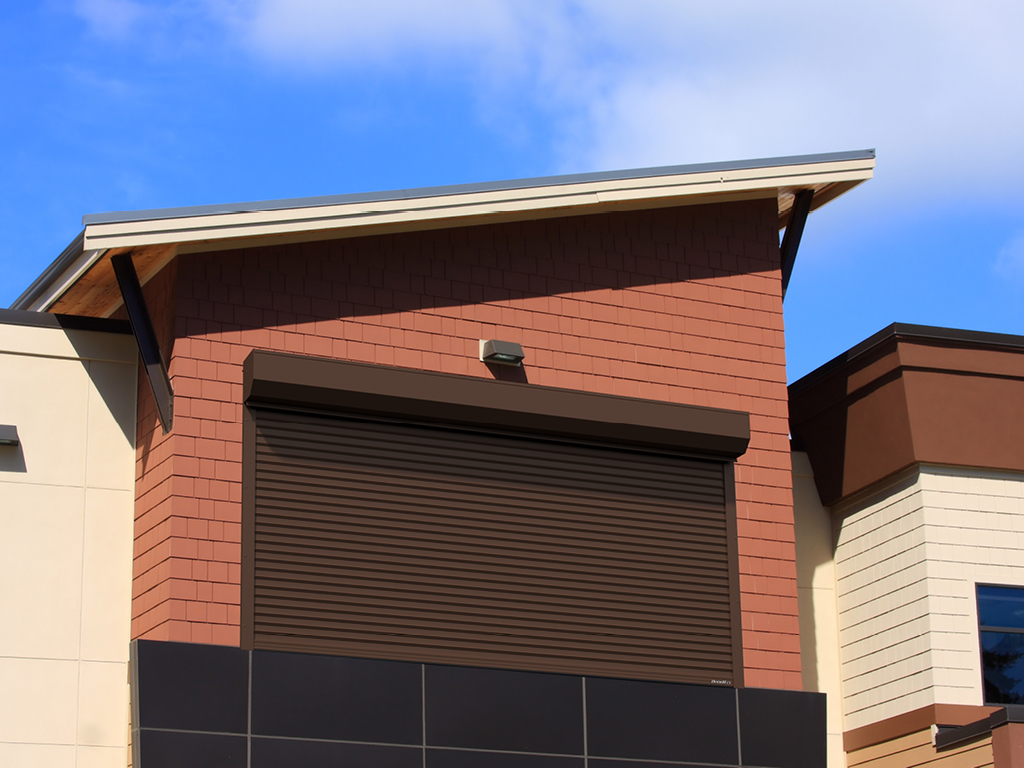

Рольставни из стального профиля RHS52 DoorHan соответствуют российским и европейским нормам качества и безопасности, адаптированы для эксплуатации в различных климатических условиях. Рольставни и рольворота используются для защиты проемов от взлома и неблагоприятных погодных условий. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Высота проема, мм | от 500 до 5000 |
| Ширина проема, мм | от 600 до 4000 |
| Максимальная площадь полотна, м² | 14 |
| Притолока, мм | от 165 (накладной монтаж) |
| Пристенки, мм | от 65 (накладной монтаж) |
РАЗМЕРЫ ПРОЕМА
КОНСТРУКЦИЯ
1. Крышка боковая RK165, RK180, RK205, RK250, RSK300
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU65
3a. Ролик направляющий RU77
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RBN165, RBN180, RBN205, RBN250, RBN300
9. Пружина тяговая RS160
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG65BS, RG70BS
13. Заглушка PB14
14. Замок боковой SL52
15. Профиль концевой RA50EM
16. Профиль (полотно) RHS52
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим. |
 |
Полотно из стального профиля в сборе |
 |
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы. |
 |
Комплект направляющих профилей с уплотнителем. |
 |
Ручной или автоматический электропривод. |
 |
Коробка с комплектацией. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Выключатель клавишный SWB |
 |
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа |
 |
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет |
 |
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan |
 |
Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan |
|
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами |
 |
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan |
 |
Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами |
|
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода |
 |
Пульт T5 для управления 5 роллетами |
 |
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами |
 |
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами |
 |
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника |
 |
Сигнальная светодиодная лампа с антенной Lamp-PRO |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Профиль стальной RHS52 | ||
| Материал | оцинкованная сталь толщиной 0,6 мм | |
| Вес профиля, кг/(п/м) | 0,51 | |
| Вес профиля, кг/м² | 9,8 | |
| Количество ламелей на 1 м высоты полотна, шт. | 19 | |
| Максимальная ширина полотна, м | 4 | |
| Максимальная площадь полотна, м² | 14 |
Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
3. Рольставни должны открываться плавно без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании |
| Ширина, мм | от 165 до 300 |
| Высота, мм | от 165 до 300 |
| Длина, мм | от 500 до 6000 |
РОЛЬСТАВНИ ВИТРИННЫЕ ИЗ СТАЛЬНОГО ПРОФИЛЯ RHS52
