ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ REVOLUTION

Очистить
Войдите, чтобы увидеть дилерские цены
Артикул: otkatnye-ulichnye-vorota-s-zapolneniem-proflistom-revolution Категории: ,

Описание

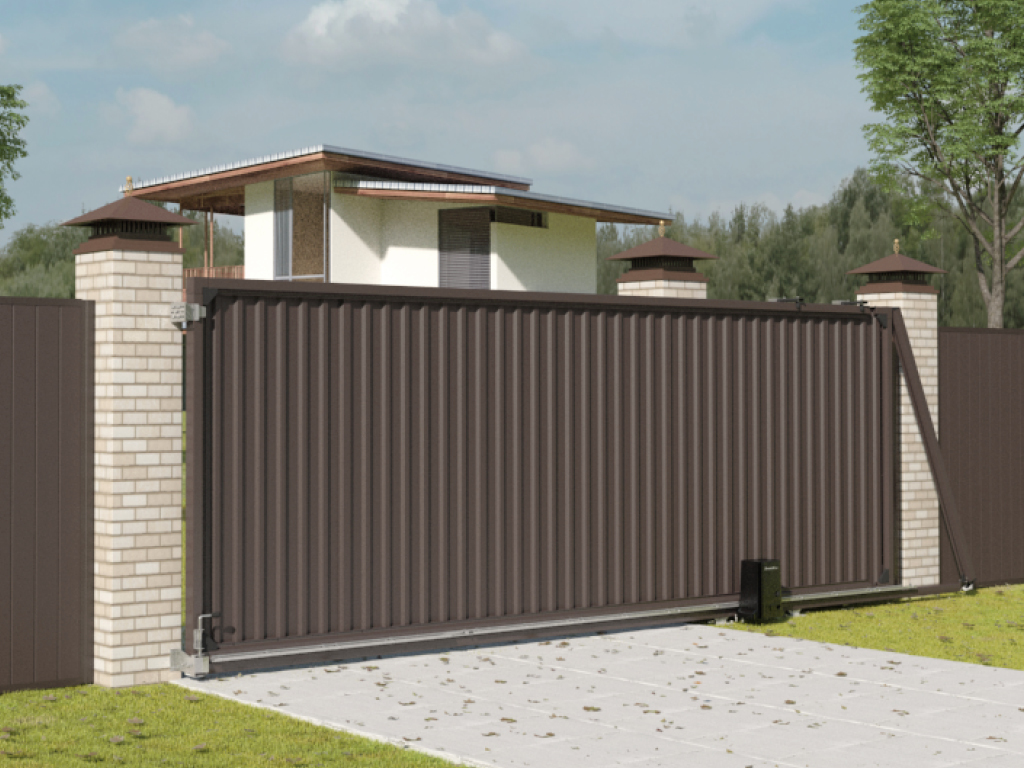

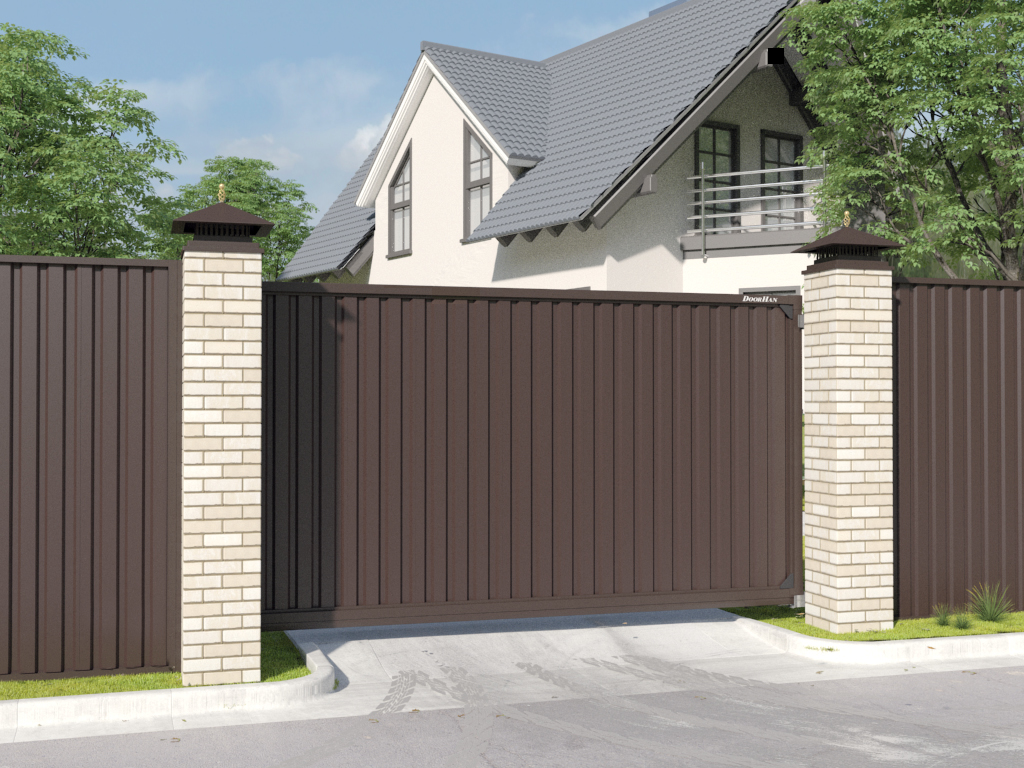

Уличные ворота Revolution предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота Revolution отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируется без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.


ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР ПОКАЗАТЕЛЬ
Ширина проема, мм от 2100 до 4500
Высота проема, мм от 1300 до 2200
Просвет, мм 100
РАЗМЕРЫ ПРОЕМА

1. Стальной несущий профиль делает раму конструкции высокопрочной.
2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4. Соединительный сухарь.
5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6. Электропривод.
7. Несущая бетонируемая рама.

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм.
Набор профилей для сборки щита ворот.
Несущая балка и ролики.
Коробка с комплектацией для сборки щита.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Комплект силовой рамы.
Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)
Дистанционное управление (современный дизайн, небольшие размеры пультов)
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Ветровая нагрузка, кг/м² до 700
Усилие ручного открывания и закрывания, Н, не более 150
Группа горючести по ГОСТ 30244-94 Г2
Группа воспламеняемости по ГОСТ 30402-96 В2
Вес полотна ворот, кг/м² 19

1. При открытии ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открытия и закрытия ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открытию и закрытию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот, для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.

УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ ХАРАКТЕРИСТИКИ УПАКОВКИ
Описание упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании
Описание упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании
Состав пузырчатая пленка с логотипом компании, скотч с логотипом компании
Покупателю предоставляется гарантия надежности работы сдвижных ворот производства ГК DoorHan сроком на 1 год с момента приобретения изделия.

После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрытии заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ REVOLUTION

Детали

Размер

4000×2000, 4500×2200
