Описание
Модульные здания — это многофункциональные быстровозводимые конструкции, структурной единицей которых является сборно-разборный мобильный блок-контейнер 100% заводской готовности. Модульные здания характеризуются быстротой изготовления и монтажа на объекте, мобильностью, возможностью монтажа в труднодоступных регионах, где классические способы капитального строительства уступают по затратам и возможностям модульным зданиям. При проектировании узлов модульных зданий решались основные технико-экономические задачи, такие как: оптимальное соотношение «металлоемкость — прочность» стальных конструкций, высокие теплоизоляционные свойства, простота монтажа, высокая пожарная безопасность, эстетичность внешнего вида, удобство хранения и транспортировки, экономичная упаковка, максимальная заводская готовность изделий, высокие эксплуатационные характеристики. Совместив превосходный результат проектирования и новейшие производственные возможности, модульные здания DoorHan обладают высокой технологичностью и качеством. Размеры стандартных элементов модульного здания позволяют транспортировать их всеми видами транспорта, а также соединять между собой различными способами высотой до трех этажей.
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Длина, м | не ограничена конструкцией, кратна размерам приминямых блок-контейров |
| Ширина, мм | не ограничена конструкцией, кратна размерам приминямых блок-контейров |
| Высота конструкции, м | 10,071* |
| * без учета конструкции дополнительной кровли при толщине теплоизоляции перекрытий 200 мм |
1. Панели фальцевые кровли блок-контейнера на основе стального оцинкованного листа с полимерным покрытием
2. Теплоизоляция рамы покрытия с паро и гидроизоляционной мембраной
3. Силовой стальной каркас рамы покрытия
4. Основное несущее покрытие пола – цементно-стружечная плита толщиной 20 мм
5. Стеновая сэндвич-панель внешнего ограждения
6. Теплоизоляция рамы перекрытия с паро и гидроизоляционной мембраной
7. Основное покрытие потолка с отделкой ламинацией.
8. Угловая несущая стойка на болтовых соединениях с рамами покрытия, перекрытия и основания.
9. Финишное покрытие пола
10. Внешнее ограждение рамы основания
11. Силовой каркас рамы основания
12. Теплоизоляция рамы основания с паро и гидроизоляционной мембраной
 |
Специальная конструкция профиля рамы обладает высокой несущей способностью. |
 |
Конструкция угловых стоек позволяет возводить здания высотой до трех этажей. |
 |
Угловой элемент рамы обеспечивает разъемное соединение конструкции. |
 |
Сэндвич-панели изготавливаются на современных автоматических линиях. |
 |
Кровельным материалом служит профлист. |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Диапазон рабочих температур, °С | -50…+50 | |
| Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² | устанавливается СП 20.13330.2011 «Нагрузки и воздействия» | |
| Снеговая нагрузка, кг/м² | 150 кг/м² | на кровельно-потолочную раму блок-контейнера |
| Снеговая нагрузка, кг/м² | устанавливается СП 20.13330.2011 «Нагрузки и воздействия» | на дополнительную конструкцию общей кровли |
| Теплоизолятор | минеральная плита 100 кг/м³, минеральная плита 40 кг/м³, пенополиуретан*, пенополиизоцианурат* | * используется толщиной 80 мм; дополнительно выполняет функцию звукоизолятора |
| Теплопроводность, Вт/м*°С | 0,042–0,045 | минеральная плита |
| Теплопроводность, Вт/м*°С | 0,022–0,024 | пенополиуретан, пенополиизоцианурат |
| Толщина, мм | 80*; 100; 150; 200 | стандартная теплоизоляция рам и внешнего стенового ограждения (сэндвич-панелей) блок-контейнеров; * толщина указана только для теплоизолятора пенополиуретан и пенополиизоцианурат |
| Толщина, мм | 80*; 100; 150 | стандартная толщина звукоизолятора внутренненго стенового ограждения (сэндвич-панелей) блок-контейнеров; * толщина указана для теплоизолятора пенополиуретан и пенополиизоцианурат |
| Этажность | до 3 этажей | |
| Срок службы, лет | 20 | указан средний показатель |
| Ресурс, циклов | 5 | указан ресурс сборно-разборности блок-контейнеров и их соединения в модульные здания без потери качества |
| Вес изделия, кг | в зависимости от количества блок-контейнеров и комплектующих модульных зданий |
1. В процессе эксплуатации модульных зданий необходимо соблюдать условия эксплуатации отдельных компонентов: внешних стальных дверей, межкомнатных дверей, пластиковых окон, ограждающих конструкций, инженерных комуникаций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.
2. Модульные здания могут эксплуатироваться при температурах от -50 до +50 ºC и в любой климатической зоне.
3. В процессе эксплатации модульных зданий необходимо выполнять техническое обслуживание не реже 1 раза в год, а также рекомендуется перед летним и зимним сезонами.
4. В процессе эксплуатации модульных зданий необходимо ежедневно соблюдать чистоту и порядок помещений, поддерживать необходимую комнатную температуру и влажность внутри помещений, своевременно производить уборку снега с крыши и рядом с модульными зданиями в зимний период, производить плановые проверки систем пожаротушения и заземления.
5. При эксплуатации модульных зданий необходимо соблюдать правила пожарной безопасности.
6. В процессе эксплуатации запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модульного здания.
7. Разрешенная нагрузка на раму пола модульного здания из стандартных бытовых блок-контейнеров не должна превышать 200 кг на м², нагрузки на дополнительную кровлю модульного здания регламентируются проектной документацией.
| УПАКОВКА В КАРТОН | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | картонные листы укладываются на напольное финишное покрытия для его защиты. При упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия |
| УПАКОВКА В ПУЗЫРЧАТУЮ ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | защитное покрытие комплектации блок-контейнера и транспортного пакета |
| УПАКОВКА В КОНТЕЙНЕР | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | комплектация блок-контейнеров, размещаемая в стандартном транспортном контейнере |
| УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | упаковка комплектации представляет собой коробку стандартного размера |
| Состав | коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
| Ширина, мм | 450 |
| Высота, мм | 300 |
| Длина, мм | 550 |
| УПАКОВКА В СТРЕТЧ – ПЛЕНКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | покрытие лицевой поверхности стальных конструкций блок-контейнера защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия |
| УПАКОВКА НА ПАЛЕТУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Описание | деревянный каркас для транспотртировки дополнительных стальных конструкций модульных зданий (доп. крыши, крылец, козырьков, лестниц и прочих) |
Гарантийный срок исчисляется с первого дня ввода здания в эксплуатацию, независимо от числа последующих передислокаций, и составляет 12 месяцев.
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации здания с составлением рекламационного акта, содержащего:
– наименование организации, в которой эксплуатируется здание, ее почтовый адрес;
– дату получения здания от завода-изготовителя;
– характер повреждения и условия, при которых оно произошло;
– заключение комиссии с участием представителя заинтересованной стороны.

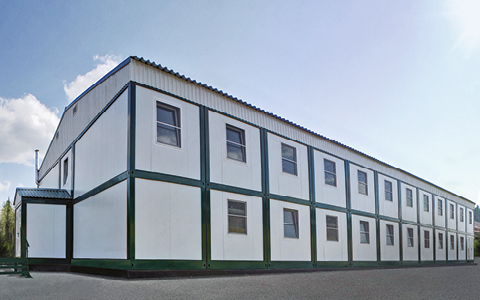

МОДУЛЬНЫЕ ЗДАНИЯ ИЗ СБОРНО-РАЗБОРНЫХ БЛОК-КОНТЕЙНЕРОВ
