Описание

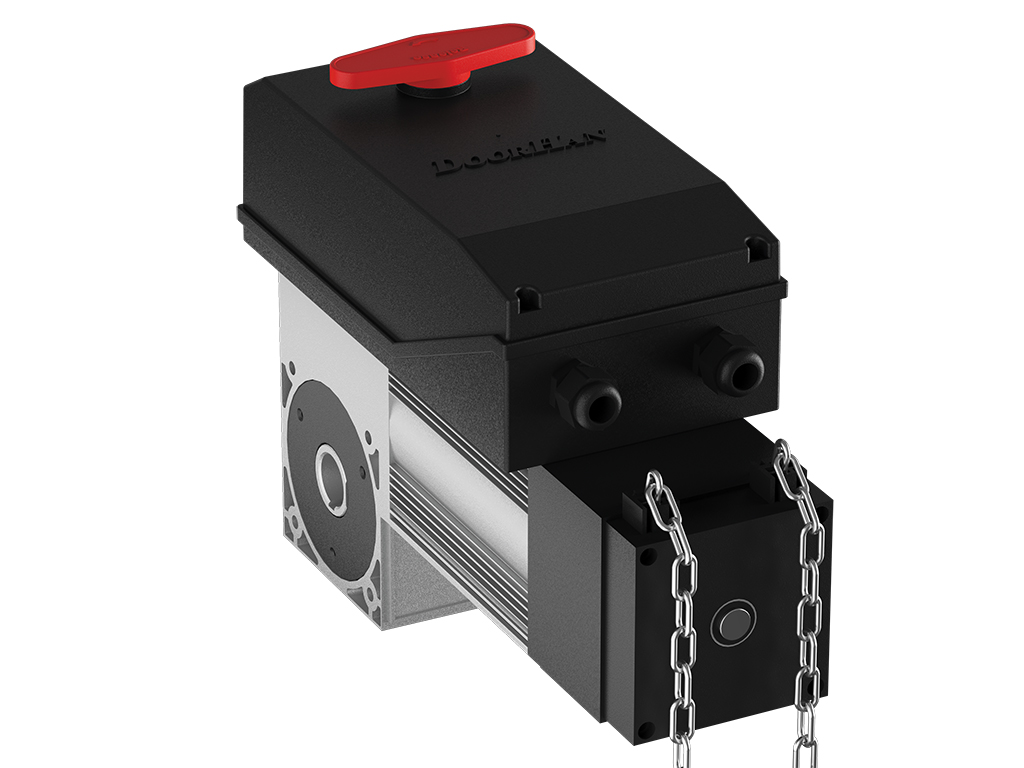

Электромеханические приводы вального типа Shaft-30 и Shaft-60 предназначены для автоматизации промышленных секционных ворот
1. Корпус редукторa.
2. Отверстие под вал ворот
3. Двигатель
4. Узел ручной цепи
5. Ручная цепь
6. Кабель
7. Клеммная колодка
8. Рукоятка расцепителя
9. Концевик
 | Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Площадь ворот, м² | 18 / 28 | В зависимости от модели привода |
| Напряжение питания, В | 220-240 / 380 | В зависимости от модели привода |
| Крутящий момент, Нм | 30 / 60 | В зависимости от модели привода |
| Двигатель, В | 220/380 | В зависимости от модели привода |
| Диапазон рабочих температур, °С | -40…+55 | |
| Скорость движения ворот, мм/с | 171–345 | (в зависимости от используемого диаметра барабана) |
| Скорость вращения мотора, об/мин | 1400 | |
| Класс защиты IP | IP65 | |
| Интенсивность использования, % | 50 / 60 | В зависимости от модели привода |
1. Перед установкой приводa нужно убедиться в том, что ворота сбалансированы и работают плaвно.
2. Необходимо удостовериться, что место эксплуатации соответствует по своим климатическим условиям характеристикам привода.
3. Запрещается устанавливать оборудование в помещениях с наличием быстровоспламеняющихся веществ или опасных сред.
4. Убедитесь в том, что не произойдет защемления предметов между подвижной и неподвижной частями привода при движении ворот.
5. Разрешается использовать дополнительные аксессуары только компании DoorHan во избежание поломок привода.
6. Запрещается оставлять электродвигатель в расцепленном состоянии.
7. Запрещается использовать привод, если необходим ремонт или регулировка.
8. Убедитесь в отсутствии посторонних предметов в зоне действия электропривода перед его запуском.
9. Проезд и проход разрешается только при остановившихся воротах и выключенном приводе.
10. Не позволяйте детям пользоваться приводом и комплектующими.
11. Запрещается вносить изменения в автоматическую часть.
| УПАКОВКА В КОРОБКУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 520 |
| Ширина, мм | 320 |
| Высота, мм | 190 |
Покупателю предоставляется гарантия работоспособности привода на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии
КОМПЛЕКТ ПРИВОДА SHAFT-60 IP65KIT
