Описание

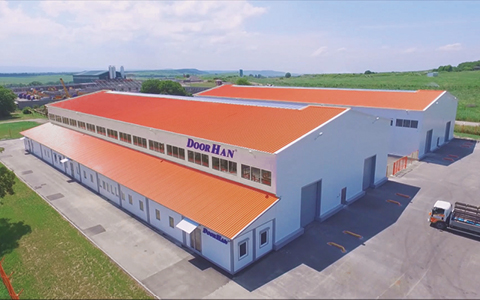

Каркасные здания DoorHan из легких стальных тонкостенных конструкций (ЛСТК) являются одной из наиболее экономически эффективных технологий строительства. Высокая эффективность достигается благодаря нашим новым разработкам в сфере проектирования зданий из ЛСТК и технологии промышленного изготовления всех узлов на собственном предприятии. Спектр использования каркасных зданий DoorHan довольно широк: промышленные, производственные, торговые и складские помещения, здания сельскохозяйственного назначения, тепличные комплексы, гаражи, мойки, спортивные объекты и многое другое.
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 12, 18, 24 |
| Высота в коньке, м | от 6,7 до 11,5 с шагом 0,6 м |
| Высота до низа несущей балки, м | от 4,2 до 9 с шагом 0,6 м |
| Длина конструкции, м | от 18 с шагом 6 м (без ограничений по максимальной длине) |
| Снеговая нагрузка, кг/м² | 240 кг/м² (IV снеговой район) |
| Ветровая нагрузка, кг/м² | 48 кг/м² (IV ветровой район) |
РАЗМЕРЫ ПРОЕМА
1. Сигма-профиль
2. Соединительный элемент
3. Метизы оцинкованные
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Сигма-профиль. Каркас здания в основном состоит из сигма-профилей. Изготавливается сигма-профиль из оцинкованной высокопрочной конструкционной стали S350GD, толщина профиля составляет 2,5 мм. Для удобства монтажа и крепления навесного оборудования профиль имеет монтажные отверстия в двух плоскостях и по всей своей длине. |
 |
Соединительный элемент. Вторая составляющая здания, это соединительные элементы, которые связывают сигма-профили друг с другом. Изготавливаются соединительные элементы из металла специального назначения для металлических конструкций — C345. Все узловые соединительные элементы оцинкованы и имеют строго определенную проектом форму и монтажные отверстия, что гарантирует максимально короткие сроки сборки и исключает ошибку при монтаже. |
 |
Метизы оцинкованные. Соединения всех элементов происходит посредством болтов, без применения сварки. Используются только высокопрочные оцинкованные метизы (класс прочности от 5.8. до 8.8). |
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Ширина по осям, м | 12/18/24 | |
| Минимальная высота, м | 4,2 | |
| Максимальная высота, м | 9,0 | |
| Шаг стоек по высоте, м | 0,6 | |
| Минимальная длина, м | 18 | |
| Максимальная длина, м | без ограничений | |
| Шаг колонн по длине, м | 6 | |
| Площадь минимальная, м² | 216/324/576 | |
| Шаг по площади, м² | 72/108/144 | |
| Ветровая нагрузка, кг/м² | 48 | |
| Снеговая нагрузка, кг/м² | 240 | |
| Предел текучести, кг/см² | 3500 | сигма-профиль — сталь S350GD по ГОСТ Р 52246-2004 |
| Временное сопротивление, кг/см² | не менее 4200 | сигма-профиль — сталь S350GD по ГОСТ Р 52246-2004 |
1. Здания и сооружения на основе металлического каркаса необходимо систематически предохранять от разрушающего воздействия атмосферных, климатических и технологических факторов.
2. Должно осуществляться систематическое техническое обслуживание строительных конструкций зданий и сооружений на основе металлического каркаса из ЛСТК. Необходимо своевременно выполнять комплекс операций по поддержанию исправности и эксплуатационной пригодности зданий, отдельных их частей и конструктивных элементов.
3. Для обеспечения оперативного контроля за выполнением работ по техническому обслуживанию зданий и сооружений на основе металлического каркаса и их учета должен вестись журнал технического обслуживания эксплуатации зданий и сооружений на основе металлического каркаса из ЛСТК.
4. На здания и сооружения на основе металлического каркаса из ЛСТК, эксплуатирующихся в особых условиях, отличающихся от условий, учитываемых типовой инструкцией, составляются местные инструкции.
5. В процессе эксплуатации, технического обслуживания и ремонта зданий и сооружений на основе металлического каркаса из ЛСТК запрещается изменять их объемно-планировочные решения, а также производить устройство в наружных стенах проемов для ворот, дверей, окон, вводов коммуникаций и т.п., выполнять работы по усилению строительных конструкций без проекта или согласования с проектной организацией или другой специализированной организацией.
6. Замена или модернизация технологического оборудования или технологического процесса в здании или сооружении на основе металлического каркаса из ЛСТК, вызывающая изменение силовых воздействий, нагрузок, степени и вида агрессивного воздействия на строительные конструкции, должна производиться только по специальным проектам, разработанным проектной организацией или согласованным с ней.
7. Работы по демонтажу оборудования, прокладке или переналадке коммуникаций должны быть согласованы с проектной организацией. Работы необходимо выполнять с обеспечением сохранности строительных конструкций — без их перегрузки и недопустимых деформаций.
8. При техническом обслуживании инженерного оборудования зданий и сооружений на основе металлического каркаса из ЛСТК следует руководствоваться требованиями соответствующих СНиП и ГОСТ:
ГОСТ 12.4.012-83. Вибрация;
ГОСТ 12.1.043-84. Вибрация. Методы измерения на рабочих местах в производственных помещениях;
СНиП 2.03.11-85. Защита строительных конструкций от коррозии;
СНиП 3.04.03-85. Защита строительных конструкций и сооружений от коррозии;
СНиП 2.03.13-88. Полы;
СНиП П-26-76. Кровли;
СНиП 3.04.01-87. Изоляционные и отделочные покрытия;
СНиП П-23-81*. Стальные конструкции;
СНиП 2.01.02-85. Противопожарные нормы. Типовая инструкция по технической эксплуатации производственных зданий и сооружений энергопредприятий. Ч. I. Организация эксплуатации зданий и сооружений: РД 34.21.521-91.— М: СПО ОРГРЭС, 1991.
| УПАКОВКА НА ПАЛЕТУ | ХАРАКТЕРИСТИКИ УПАКОВКИ |
|---|---|
| Состав | комплекты профилей, соединительных элементов и метизов на европалете, закрепленные металлической лентой |
Покупателю предоставляется гарантия качества зданий из ЛСТК на срок 2 года с момента сдачи в эксплуатацию, и гарантия эксплуатации на срок не менее 20 лет. Проводится сервисное и постгарантийное обслуживание.
Основной несущей конструкцией каркаса является однопролетная, одноэтажная, двухскатная рама. Колонны шарнирно соединены с фермами покрытия и жестко закреплены в фундаментах установки рам. Шаг установки рам — 6 м.
Пространственная жесткость и устойчивость каркаса обеспечиваются поперечными рамами, горизонтальными связями покрытия и вертикальными связями по стойкам рам.
Основной профиль изготавливается из оцинкованной высокопрочной конструкционной стали S350GD, толщина профилей составляет 2,5 мм.
Соединительные узловые элементы изготавливаются из металла специального назначения — для металлических конструкций C345. Все узловые соединительные элементы имеют строго определенную проектом форму и монтажные отверстия, что гарантирует максимально короткие сроки сборки и исключает ошибку при монтаже.
Метизы используются высокопрочные, класса прочности от 5.8 до 8.8. Все соединения профилей ведутся без применения сварки — на болтах.
Все конструкции производятся в соответствии с ГОСТ P 54257-2010 «Надежность строительных конструкций и оснований». Второй (нормальный) уровень ответственности. Коэффициент надежности по ответственности равен 1.
Проектирование стальных конструкций выполнено в соответствии со сводом правил СП16.13330.2011 «Стальные конструкции» и СП20.13330.2011 «Нагрузки и воздействия».
Погрузку, транспортировку, выгрузку и хранение конструкций необходимо производить, соблюдая меры, исключающие возможность их повреждения, деформации, а также обеспечивающие сохранность защитного покрытия конструкций. При хранении должно быть обеспечено устойчивое положение конструкций, исключено их соприкосновение с грунтом, а также предусмотрены меры против скапливания атмосферной влаги на конструкциях или внутри их. Крепежные изделия необходимо хранить в закрытом помещении, рассортировать по маркам.
